橡膠隔振墊常用于工業生產，你知道嗎？

分類：

1）根據隔振墊的類型可分為平板型、壓力型和剪切型。在隔振效果方面橡膠隔振墊的相關知識-蘇州安嘉橡膠墊，壓力式優于平板式，剪切式優于壓力式。

2）根據邵氏硬度有4個0、60和80。不同邵氏硬度的隔振墊在相同載荷條件下的靜壓不同。

適用范圍：

機械設備、儀器儀表減震和隔振。

產品說明：

1）根據產品使用形式分為單層或多層堆疊兩種。多層一起使用時，各層之間用2-6mm厚的鋼板隔開。

2）產品標簽

一個。產品應按以下順序標注：產品代號、隔振墊硬度、隔振墊層數、每層隔振墊基塊數。灣。產品代碼指定為XGD

c。標記示例：XGD46-2

表示硬度為40度橡膠隔振墊的相關知識-蘇州安嘉橡膠墊，共6層，每層為2個基本塊的橡膠隔振墊。

3）材料

一個。制作隔振墊的橡膠材料應為天然橡膠或合成橡膠，不得使用再生膠。

b.使用多層時，各層隔開的金屬板為Q235鋼。鋼板表面應去毛刺、鋒利，并鍍鋅。

4）結構

隔振墊可根據不同負載要求任意切割組合。選用多層堆垛時，層間必須用2-6mm厚的鋼板隔開橡膠隔振墊的相關知識-蘇州安嘉橡膠墊，基塊位置居中，上下筋與鋼板粘合。

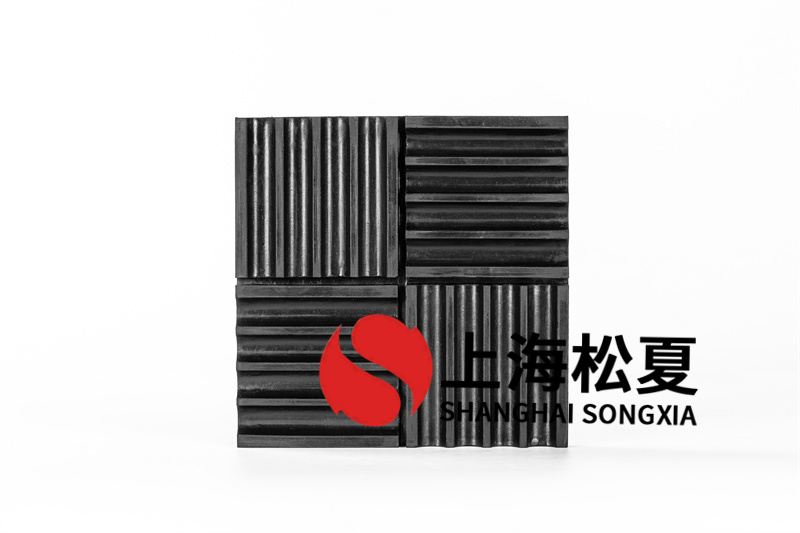

隔振墊基塊尺寸：85×85×20mm

層間鋼材尺寸：105×105mm

設計選擇要點：

1）泵機組的隔振設計部件應根據泵的型號規格、轉速、系統質量、安裝位置、負荷值、頻率比要求等因素進行計算。泵組的隔振頻率比應為2比5橡膠隔振墊，隔振要求高的地方應取較高值。

2）臥式泵一般采用橡膠隔振墊。地面安裝時，建議使用多層橡膠隔振墊或阻尼彈簧隔振器。

3）立式水泵應使用橡膠隔振器。

4）隔振元件的支撐點數量應均勻，但不少于4個。泵組各支撐點的隔振元件的類型、規格和性能應一致.

施工安裝要點：

1）泵隔振裝置的安裝可按建筑標準設計圖集《立式泵隔振及其安裝》和《臥式泵隔振及其安裝》施工。

2）放置隔振墊的地面應平整，無積水，避免與酸、堿、有機溶劑等物質接觸。不固定直接放在地板上。

3）施工安裝前，及時檢查。安裝時隔振構件的靜壓變形不應超過允許值。

4）隔振墊損壞嚴重，超過老化時間的，應及時更換。

產品標準《儀器設備用橡膠隔振墊》GB/T 20029-2005
